Les caracthéristiques du moteur
_____________________________________________________________________
28 Sept 07
Test au banc de puissance
hier après midi, j'étais à Vannes . J'avais pris rendez vous pour passer ma 67 au banc moteur, là ou passe Bernard Jubin (RMS) ces Porsches.
J'ai effectué env . 8 tirs (on appelle çà comme çà) . En fait, 2 premiers pour tester le "comment çà marche", puis pour tenter de faire des mesures corrects.
Video (avec .vlc)
En atmo, ca a été assez simple :
- Config routiere (refroidissement, echappement + silencieux, calage de l'avance "sécurté"), la voiture sort 196 cv (195,8) à 6600tr et un couple interessant de 260Nm à 5300 tr. En restant comme avant (avance and co) mais en virant la couroie, je suis à 207cv . (je pensais que l'écart serait plus important). J'aurais souhaité travailler un peu sur la mise au point (richesse / avance/ stinger) mais il y avait du monde à attendre le banc.
- Le type du banc était un peu surpris, et à vrai dire suffisamment stressé pour me laisser le volant (enfin, les pédales) pour déclencher les watts (je lui avais donné des consignes, mais ...).
- Apres avoir chauffée la boutanche de N²0, histoire d'avoir la bonne pression (fait froid, dans le morbihan), j'ai fait mon premier "fullthrottle" mais il a fallu arreter tout de suite, l'acceleration était assez violente pour que la voiture sorte des rouleaux . Un peu de frayeur, car imaginer la caisse sortir des rouleaux quand t'es en 4 en pleine charge à 6000tr, avec un mur en béton à 2 mètres ...
- Bref, on sangle la voiture, et on mesure . Là, la voiture reste en place, mais ca burne en 4 sur les rouleaux . On sangle jusqu'à la limite de la garde au sol ( genre, on lui tire 1 tonne sur l'essieu AR, pas glop) et on mesure. Là, à nouveau burn (à ce propos, faire un burn en 4, à 7500 avec donc qui tournent à l'équivalent de 200km/h, et des pneus gonflés à 800gr, on se demande qui va prendre le premier une roue dans la gueule ....)
- La mesure a pu se faire en bas régime, mais dès que les watts arrivent, ça a décroché : Malgré tout, on a pu avoir à 4100 tr un couple mesuré à 410Nm, une puissance de 255cv à un régime "x" , le banc disait " Schlupf zu groB" , un truc comme "ca patine" en schpounss dans le texte . On a alors tenté le tout pour le tout, on a resiné les slick et les rouleaux, gonflé les pneus à 2 bar et GO ! Malheureusement, hormis un pic de couple à 450Nm à 4280 tr ( mais est-ce le bon régime?) . L'accel était un poil trop hard pour le banc à inertie et on a enfumé à nouveau le local . Clair, avec le Nitrous, les watts sont bien là, et le couple est titanesque . Reste qu'en atmo, je suis à 200 cv, et bien au delà des 255 avec le NOS et rien que çà, ca me fait plaisir .
Sorry, pas de photos (j'étais tout de même assez stressé pour oublier mon APN )
_____________________________________________________________________
Fin 06 et début 07

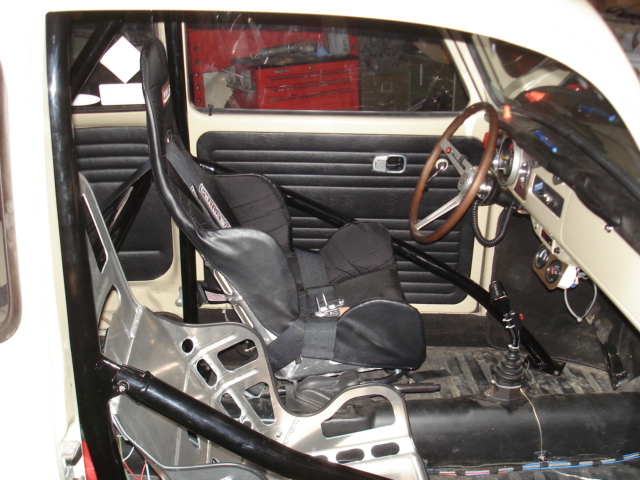

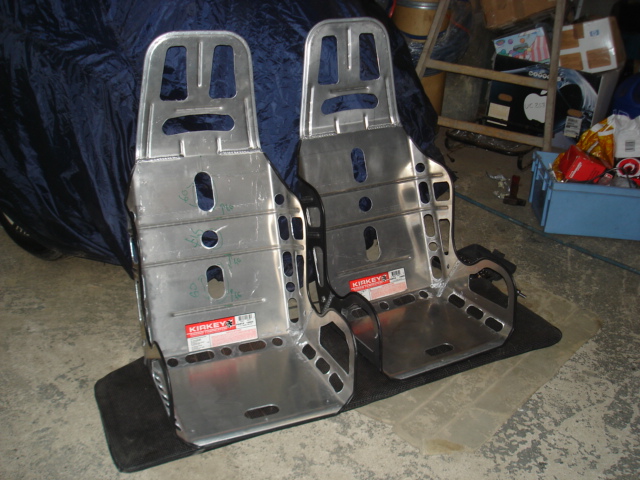

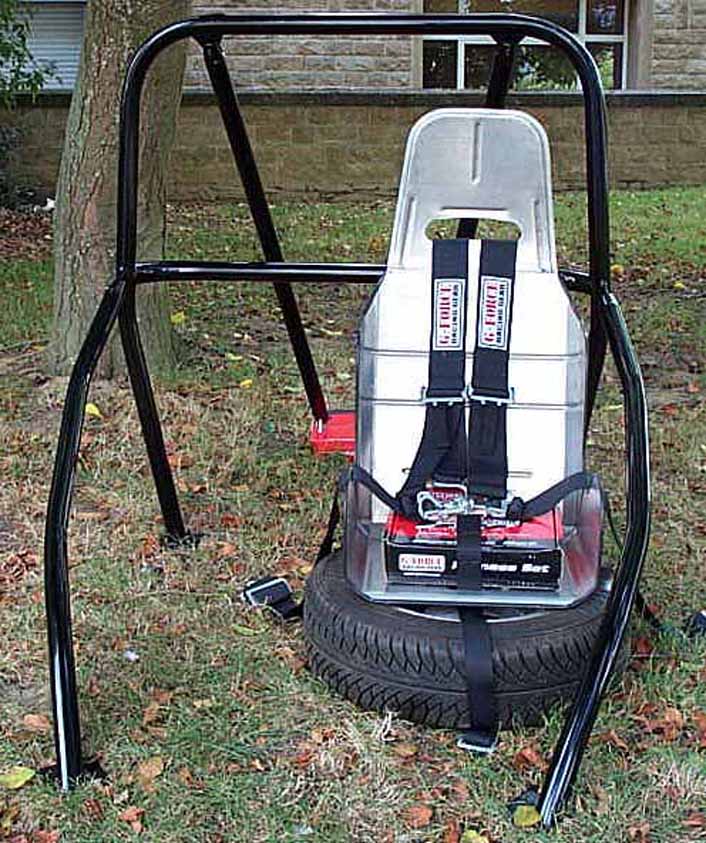

nouveau siège light ou pas assez light,

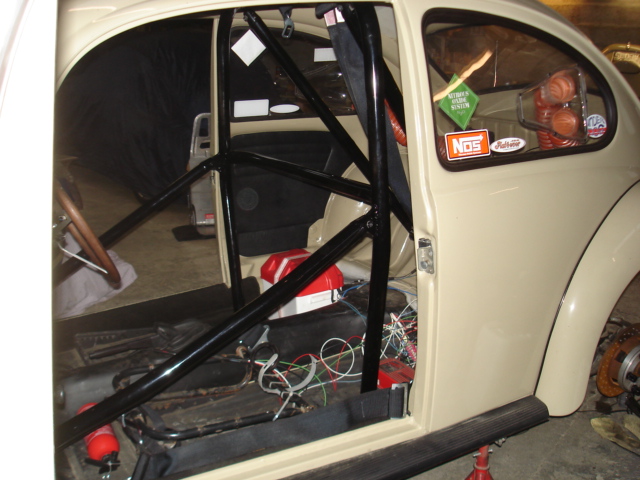

alègement divers pour rattraper le poids de l'arceau
_____________________________________________________________________

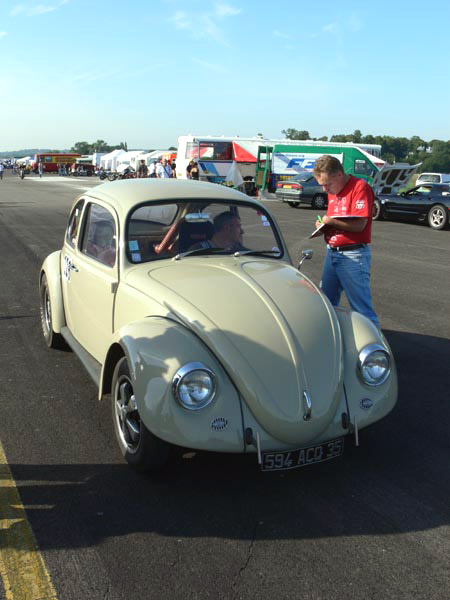

Vichy 06
Bilan : un embrayage ;o(
en run (à gauche)
_____________________________________________________________________

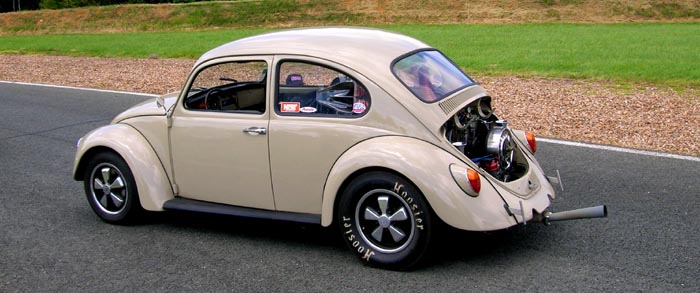

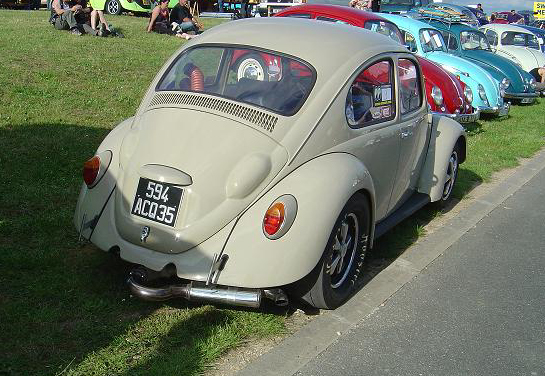

2006 et nat's

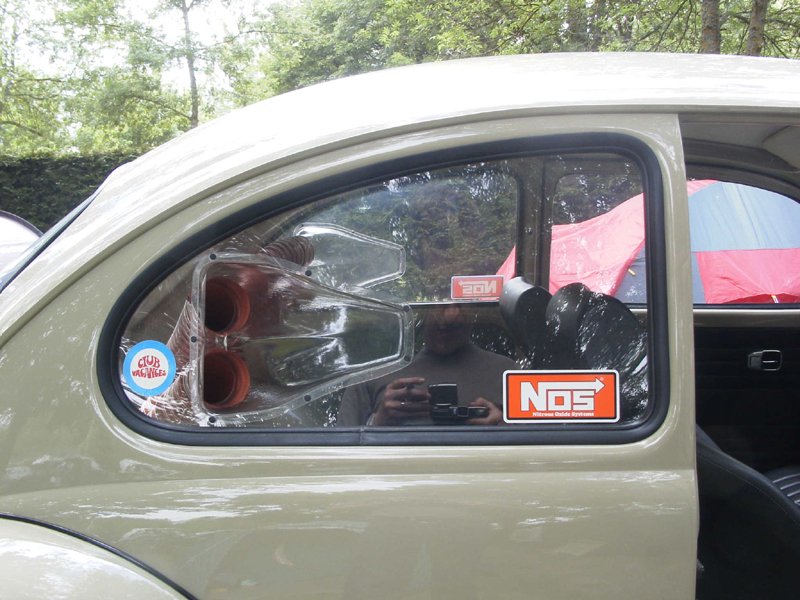

Le NOS a l'air de bien fonctionner, les prises d'air NACA c'est bô, ça envoie... que manque t'il? du grip?
On dirait par mais ça pense : "Merde, où est la clef de 13...."
_____________________________________________________________________
été 2005

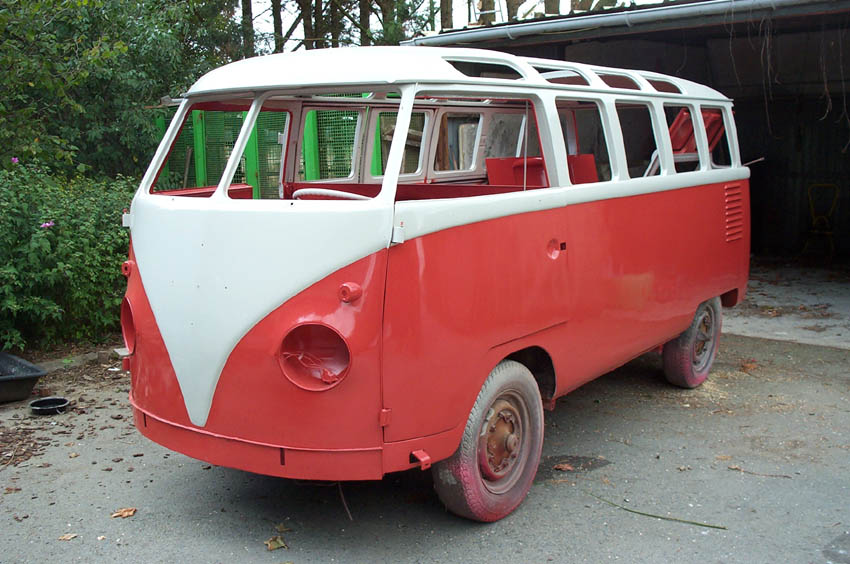

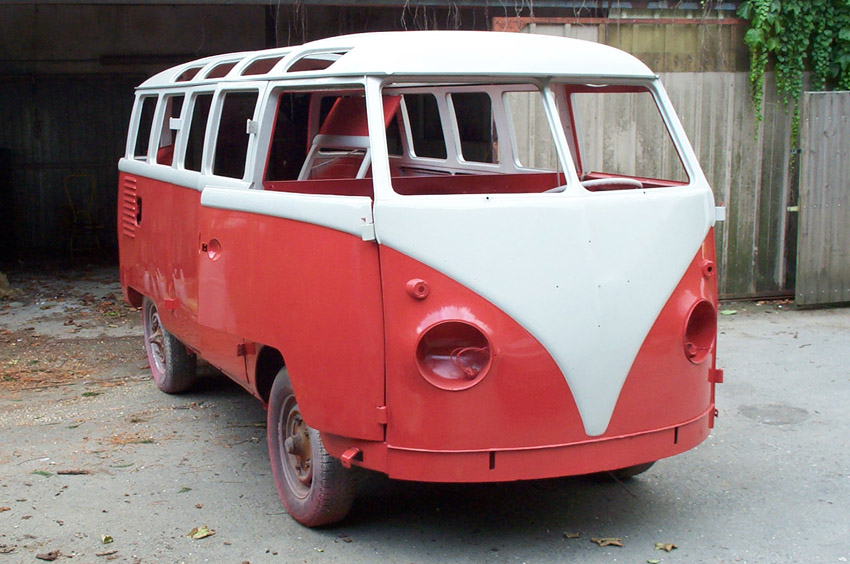

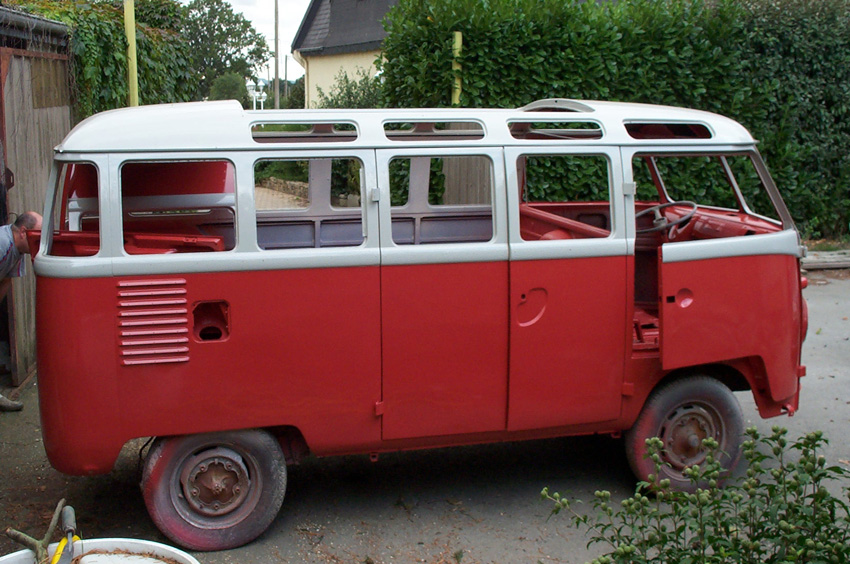

le bus avance, pré peinture pour vérif/reprise des détails. La sellerie est refaite... ça avance!! 2006 sur la route?
_____________________________________________________________________
Nat' 2005
Le 2.3L est passé au stade suppérieur du point vu du rapport volumétric, et un AAC plus fort.
Ca envoi fort en run
et en garage !?! .... au fou!!!
_____________________________________________________________________
2004-2005

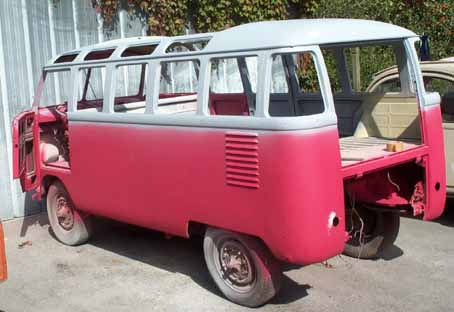

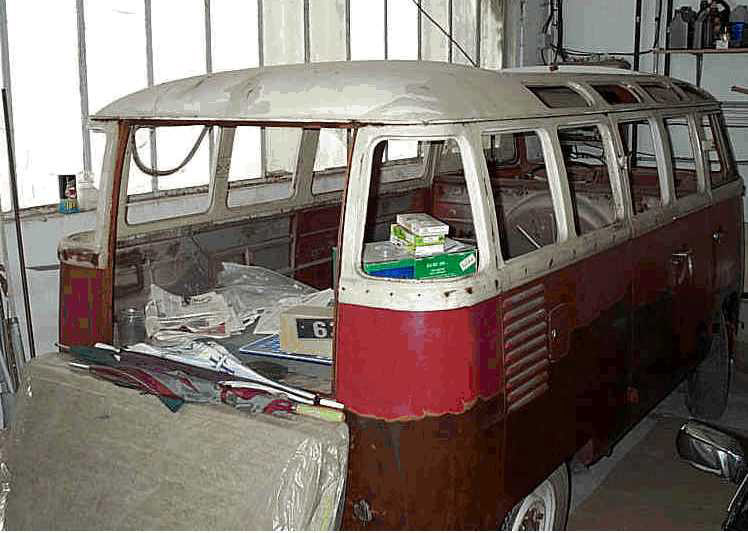

Le dernier projet, un 23f de 60...

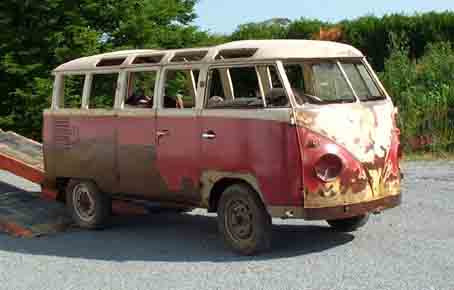

Achat

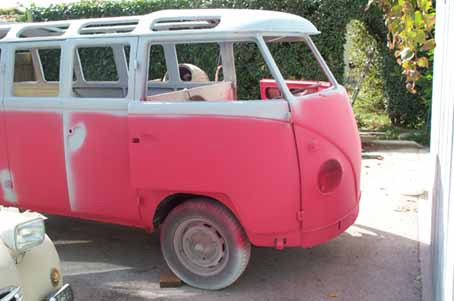

puis en apprêt...
_____________________________________________________________________
début 2004
2004 est l'année des réglage, mise point, pauffinage,... voir de musculation!
et ça paye
_____________________________________________________________________
Mai, Nat' 2003
Pour les run N° 60, tps : 8.937s
Une petite vidéo du moteur avant pose de la caisse : 5.8M
_____________________________________________________________________

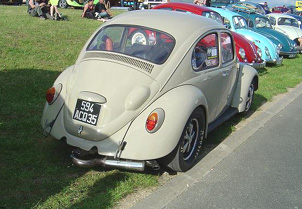

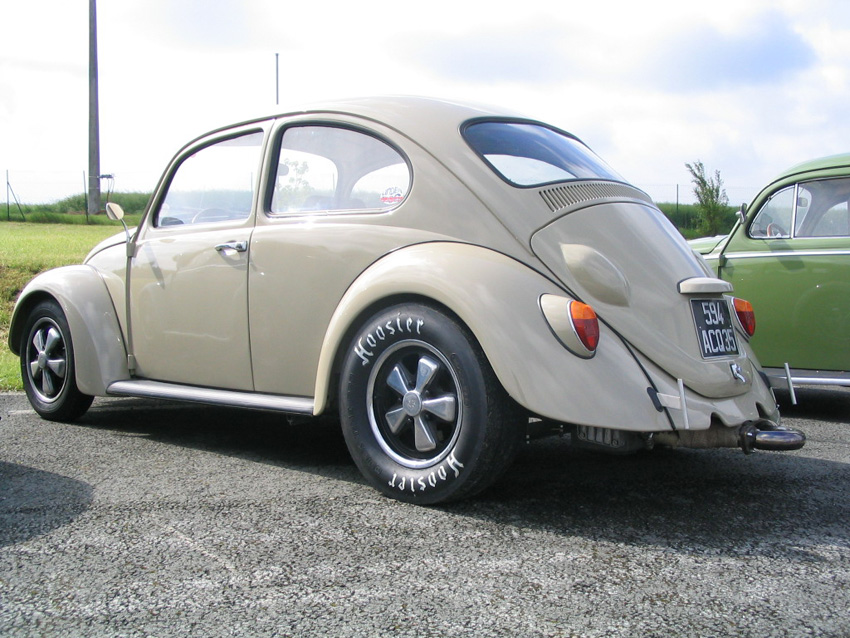

La 67 en janvier/février 2002
.......La nouvelle base d'Eric, une 67 rachetée dans un état moyen et qui a demandé un démontage complet, de nombreuses piéces de tôlerie à changer et un nouveau chassis.......
2 belles bosses pour laisser passer et respirer les IDA
avec des vrais cornets.
La 67 qui sort de peinture
La boite qui va bien (info ci-dessous)

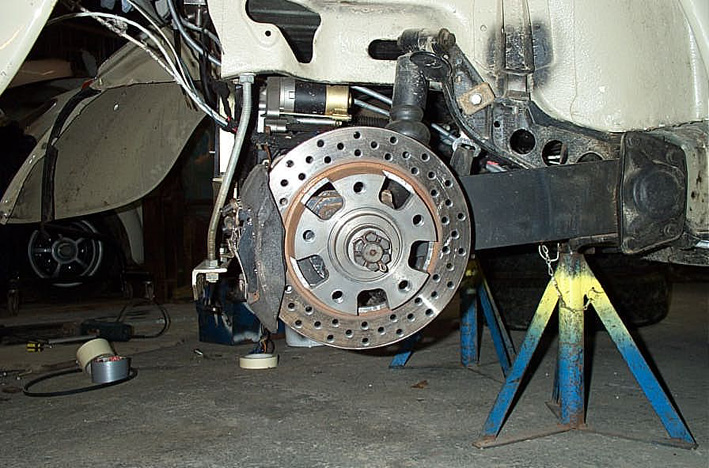

disque AV/AR, support de boite à la Gene Berg
_____________________________________________________________________
La 67 en décembre 2001
la base 67...
et le 2272 qui gronde sur l'étagère
_____________________________________________________________________
La 55 au VW nat' 2001
Et oui, Eric c'est décidé à
remettre son ovale 55 stock... Il est révolu le bon vieux temps
où elle se permettait d'aller taquiner entre deux feux tout ce qu'elle
trouvait. Fini pour
elle le 2L2 boite courte, le shifter Berg et l'autometer, elle a maintenant
retrouvé sa split-case
et le pied moulé de son enfance... sniff, sniff!!
Mais rassurons nous, Eric nous concocte quelque
chose d'autre. En effet celui-ci aurait déjà
trouvé une nouvelle base sur laquelle il pourra exploiter sans crainte
son moteur,
évolution 4 (culasses COMP éliminator retravaillées,
piston en 94mm... 2L3...) à suivre...
_____________________________________________________________________

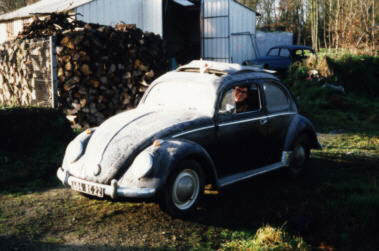

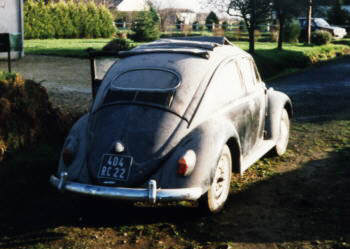

La 55 d'Eric en 98/2001
stage 1, 2007cc
stage 2, 2272cc
Ovale 1955
__________________________________________________
rapelle des évolutions :
Stage 1 : 2007cc avec 45 DLRA
Stage2 : 2007cc avec 48 IDA
Stage 3 : 2165cc + FK87 + culasses rechargé en soudure et fortement ertravaillées.

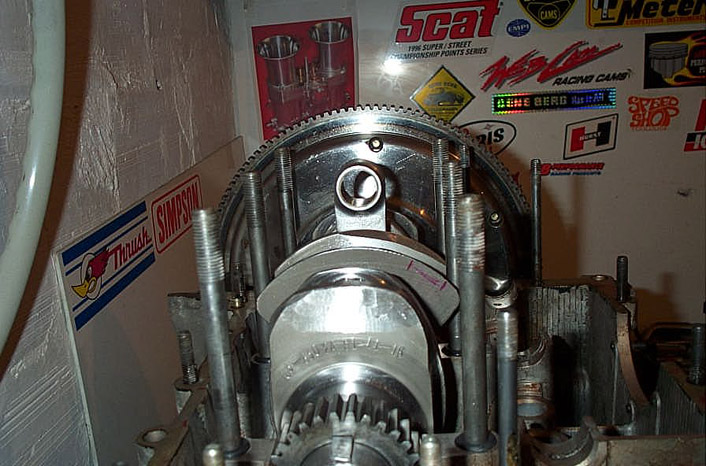

Stage 4 : 2275cc via 82mm Scat Procompt et Mahle 94B + webcam 86B puis 86C hardweld + Compétition Eliminator 44*37.5mm + ....
Stage 5 :
Caractéristiques moteur
|
Engine : | Type 1 1600cc | |
Builder : | Eric Simon, Underdog’s crew, Perros-Guirec France | |
Displacement : | 2386cc | |
Crankcase : | New generation AS41 WPS, Blue printed + modification | |
Crankshaft : | 86 mm Bugpack from G.Berg porche journal, T4 main center, Weldgemated, counterweighted 8 doweled | |
Rods : | Bugpack 5.5" , Porsche, forged with ARP bolt, clevitte 77 shell | |
Pistons : | 94 Wiseco modifie By Eris S.Lmage on the top, berg clips, 2nd ring Total Seal / Cylender longs century |
|
Rings : | Cima mahle | |
Cam : | Babe Erson from SLR , for long stroke, XR324, +4° | |
Cam followers : | SLR graphit, Wiesam base | |
Pushrods : | Jaycee Dual tappened (ovoïde) | |
Rocker : | Scat 1.4:1 (mesured 1.48), Berg screws | |
Valve size & make : | 44mm*37.5mm, stainless steel, silicon bronze racing guides | |
Heads : | C.B.Performance Competition Eliminator dual Chevy springs, Tintanium retainers fully ported and polished , reworked combustion chamber, ceramic coated (thermal barrier) | |
Compression ratio : | xx : 1 | |
Ignition : | Mallory/Scat
distributor +26°@2500rpm, accel coil, 8 mm Taylors PRO wire Multi Spark Discharge MDS6AL soft rev limiter ACCEL Super coil 45000Volts, SAVEGUARD Unit + piezzo |
|
Carburation : | Weber
48 IDA modified by Eric. S., 42 venturi , G.Berg Linkage, Hi flow stack |
|
Intake manifolds : | CB Comp , match-ported | |
Exhaust system : | Merged 2" Jaycee + steinless steal muffler 3" | |
Flywheel : | 200mm OEM, lighweight, wedgemated, Gene berg gland nut & washer | |
Clutch : | Kennedy/Gene Berg Stage 1, Black Magic disc modified | |
Oil : | Mobil oil 15w40 API: SJ Mineral | |
Spark plugs : | NGK DP8EA 12mm 3/4’’ reach spark plug | |
Special
modifications : |
Blue printed & balanced, Full flow oilling with O-Berg filter, Gene Berg 4 quart deep sump, 30mm Berg oil pump, Power Pulley DDS, ‘Gold’ Facet electric fuel pump+ Hlley and N²O, 356 breather box, Porsche 964 ventury, Gene Berg bearings, ... |

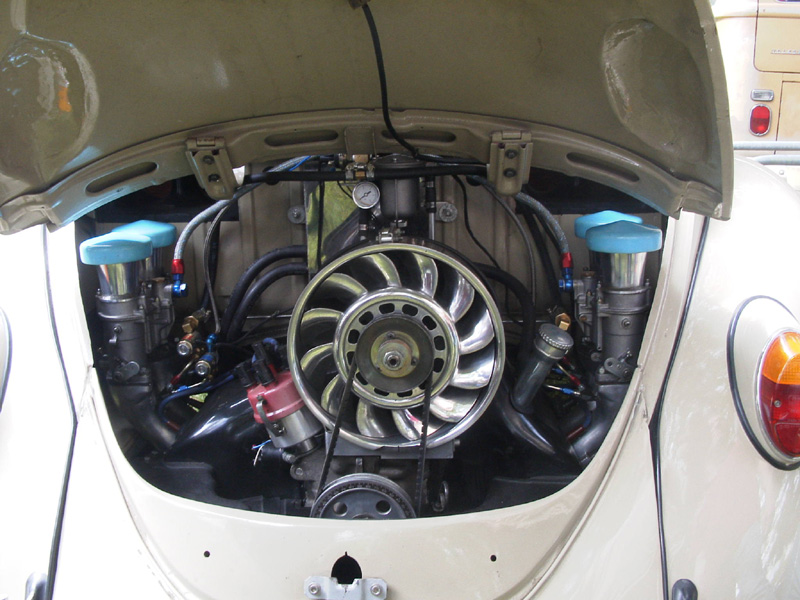

moteur
éric
Autres modifications:
- boite de vitesse faite par PETE ENGLEZOS, boss de COGBOX, in UK, LE grand manitou de la boîte perf.
Base | type (post-72) |
Super diff | modéle 4 circlips (ald 2) + une flasque renforcée |
1° | 3.78 + long que l'origine (stock : 3.8) |
2° | 2.06 (stock) |
3° | 1.48 avec synchro soudée, + courte (stock : 1.32 ) |
4° | 1.09 avec synchro soudée, + courte (stock : 0.889 ) |
Couple | 8/33 (4.125 type 1500cc) |
autres modif. | fourchette acier, pignons à monture "presque droite",....voir discution n°001 |

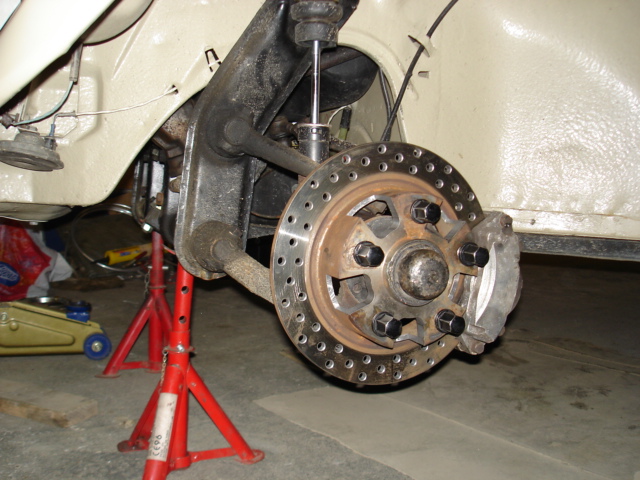

- train roulant et freinage: pour l'ovale : stock, "les freins, c'est pour les lâches !"... et pour la 67, euh.. avec du recul, 4 disques.
- Historique de l'auto: en attente d'info. du proprio....
